    N32G457xC/xE系列物联网安全MCU

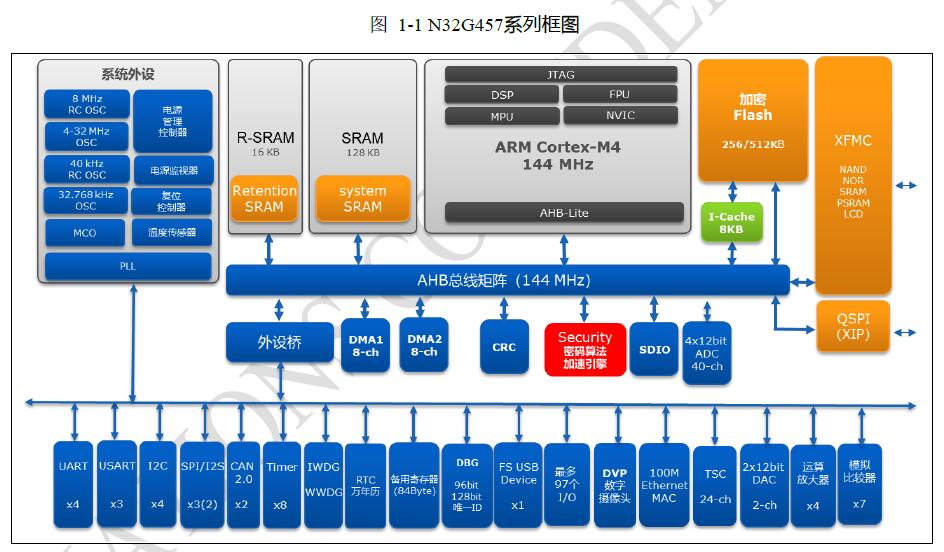

    N32G457系列微控制器产品采用高性能32位ARM Cortex™-M4F内核,集成浮点运算单元(FPU)和数字信号处理(DSP),支持并行计算指令。最高工作主频144MHz,集成高达512KB加密存储Flash并支持多用户分区管理,最大144KB SRAM,且可通过XFMC接口外扩FLASH和SRAM。内置一个内部高速AHB总线,二个低速外设时钟总线APB及总线矩阵,最多支持97个通用I/O,提供丰富的高性能模拟接口,包括4个12位5Msps ADC,最多支持40个外部输入通道、2个1Msps 12位DAC、4路独立的轨对轨运算放大器、最多7个高速比较器、多达24通道电容式触摸按键输入,同时提供多种数字通信接口,包括7个U(S)ART、4个I2C、3个SPI、2个I2S、1个QSPI、1个USB 2.0设备、2个CAN 2.0B、1个SDIO通信接口,提供1个10/100M以太网MAC接口,1个数字摄像头接口(DVP),内置密码算法硬件加速引擎,支持多种国际及国密算法硬件加速。
    N32G457系列产品可稳定工作于-40°C至+105°C的温度范围,供电电压1.8V至3.6V,提供多种功耗模式供用户选择,符合低功耗应用的要求。该系列产品提供包括从64脚至128脚的4种不同封装形式,根据不同的封装形式,器件中的外设配置不尽相同。这些丰富的外设配置,使得N32G457系列微控制器适合于工业控制,电机驱动控制,打印机,充电桩,网络能源,人机交互界面,仪器仪表,PLC等多种应用场合。


    ■ 内核CPU
    ― 32位ARM Cortex-M4 内核+ FPU,单周期硬件乘除法指令,支持DSP指令和MPU
    ― 内置8KB 指令Cache缓存,支持Flash加速单元执行程序 0 等待
    ― 最高主频144MHz,180DMIPS

    ■ 加密存储器
    ― 高达512KByte片内Flash,
    ― 144KByte片内SRAM(包含16KByte Retention RAM),Retention RAM支持硬件奇偶校验

    ■ 时钟

    ― HSE:4MHz~32MHz外部高速晶体
    ― LSE:32.768KHz外部低速晶体
    ― HSI:内部高速RC OSC 8MHz
    ― LSI:内部低速RC OSC 40KHz
    ― 内置高速PLL
    ― 支持1路时钟输出,可配置系统时钟、HSE、HSI或PLL后分频输出

    ■ 复位
    ― 支持上电/掉电/外部引脚复位
    ― 支持可编程的低电压检测及复位
    ― 支持看门狗复位
    ■  通信接口
    ― 7个U(S)ART接口, 最高速率达4.5 Mbps
    ― 3个SPI接口,速率高达36 MHz,其中2个支持I2S
    ― 1个QSPI接口,速率高达144 Mbps
    ― 4个I2C接口,速率高达1 MHz,主从模式可配,从机模式下支持双地址响应
    ― 1个USB2.0 Full speed Device接口
    ― 2个CAN 2.0B总线接口
    ― 1个SDIO接口,支持SD/MMC格式
    ― XFMC接口,可扩展SRAM,PSRAM,NOR/NAND Flash存储器, TFT LCD显示
    ― 1个Ethernet MAC接口,支持10M/100M以太网
    ― 1个DVP (Digital Video Port)接口

    ■ 高性能模拟接口
    ― 4个12bit 5Msps高速ADC,
    ― 4个轨到轨运算放大器,内置最大32倍可编程增益放大
    ― 多达7个高速模拟比较器,内置64级可调比较基准
    ― 多达24通道电容式触摸按键,支持低功耗状态下唤醒
    ― 2个12bit DAC,采样率1Msps
    ― 支持外部输入独立参考电压源
    ― 所有模拟接口支持1.8~3.6V全电压工作
    ■ 最大支持97个支持复用功能的GPIOs,最大翻转速度50MHz,大多数GPIO支持5V耐压.
    ■ 2个高速DMA控制器,每个控制器支持8通道,通道源地址及目的地址任意可配
    ■ RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准

    ■ 安全特性
    ― 内置密码算法硬件加速引擎
    ― 支持AES、DES、SHA,SM1、 SM3、SM4、SM7,MD5算法
    ― Flash存储加密
    ― 多用户分区管理(MMU)
    ― TRNG真随机数发生器
    ― CRC16/32运算
    ― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
    ― 支持安全启动,程序加密下载,安全更新
    ― 支持时钟失效监测,防拆监测
    ■ 96位UID及128位UCID
    ■ 工作条件
    ― 工作电压范围:1.8V~3.6V
    ― 工作温度范围:-40℃~105℃
    ― ESD:±4KV(HBM模型), ±1KV(CDM模型)
    封装
    ― LQFP64(10mm x 10mm)
    ― LQFP80(12mm x 12mm)
    ― LQFP100(14mm x 14mm)
    ― LQFP128(14mm x 14mm)



    Part NumberPackageDescriptionDownload
    N32G457xCLQFP64、LQFP80、LQFP100、LQFP12832bit ARM Cortex-M4F、48bit ADC、144MHz、512KB Flash、PHY/(S)ART(N32G457RCL7、N32G457MCL7、N32G457VCL7)
    N32G457xELQFP64、LQFP80、LQFP100、LQFP12832bit ARM Cortex-M4F、48bit ADC、144MHz、512KB Flash、PHY/(S)ART (N32G457REL7、N32G457MEL7、N32G457VEL7、N32G457QEL7)
