  • TF680 M2M编解码传输方案
    浏览次数:

     TF-680是一个包含HD高清流的视频编解码器和7.1频道音频的高清流系统单芯片(SOC),它可以实现无线HDMI传输解决方案,PC2TV解决方案,HDMI以太网延长解决方案,智能手机Smartphone to TV解决方案等多种信号传输解决方案。TF- 680支持通过SDIO,USB或者以太网接口各种不同的连接方式实现网络连通性。TF-680将视频和音频数据压缩后通过Ethernet或WIFI进行传送,再经由Ethernet和WIFI把解压的视频和音频数据显示在高清设备显示器上。图像引擎视频到TF-680的图像引擎将video压缩至MJPEG格式,从而使得视频信号能够达到高清显示分辨率,并完美展示在高清显示器。相比较其它的压缩方法如MPEG1/2/4和H.264 ,MJPEG是一种最完美的交互式应用解决方案,它提供了非常低延迟的双向互动机制。 TF680还运用了Lip sync同步机制以保证视频和音频的同步.

    TF -680嵌入标量的引擎,它可以缩小捕捉到的图片,从而保证在带宽有限的网络里进行正常传送。
    采用两个UART,一个I2C和一个DDC控制,使设备支持7.1声道。开发软件工程师可以通过ICE接口对固件进行调试,TF-680还拥有属于自己的以太网物理地址。
    TF- 680有一个红外感应器用于接收或者发射信号,它拥有两个嵌入式PLL,一个可以根据不同的分辨率显示要求生成不同的时序,另一种是专门用于SDRAM的高性能操作。

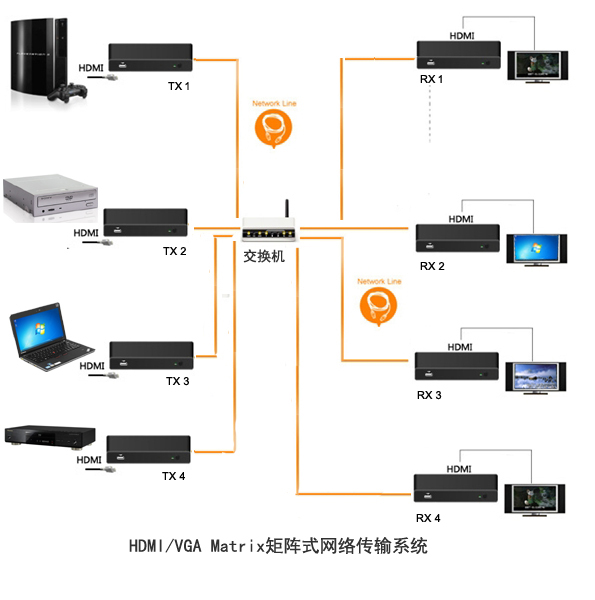

    HDMI信号矩阵式解决方案:此方案可实现HDMI信号矩阵式的传输功能。通过拨码开关,这套系统可以实现16x16的传输,即支持同时16进16出的信号传输,并且每个屏幕可以随机显示16个信号源传送过来的信号。通过软件方式对设备进行集中控管,即可实现200x200的矩阵传输,对一整套的视频系统可以进行更加轻松便捷的控制。由于它采用标准的以太网数据包格式,通过交换机可将HDMI信号分配到各个HDTV高清显示器上,每一段距离可达100米。这种解决方案不同于传统的矩阵式HDMI设备(HDMI Matrix)采用CAT5/CAT6/CAT6E将HDMI数字信号模拟化进行传输,而是采用以太网数据包的传输方式进行信号分屏、延长,在保证画面质量的同时,还解决了HDMI信号传输距离和布线难的问题。  Matrix矩阵式除了可以实现HDMI信号的传输,还支持VGA的视频信号传输。客户可根据自己的需求定制不同的信号接口。
