2口USB 切换开关方案
浏览次数:2009

简介

IC9102是一颗2口USB 2.0 KVM多电脑切换控制芯片,它内置调节器、USB 1.1物理层和USB 2.0开关。系统上只需连接一个USB 2.0集线器即可实现功能,比传统的2口USB 2.0 KVM整体BOM成本更有优势。用户只需要一个鼠标、键盘和显示器就可以控制两台计算机。IC9102提供了两种轻松切换电脑的方法,一种是按键切换,另一种是键盘热键切换。

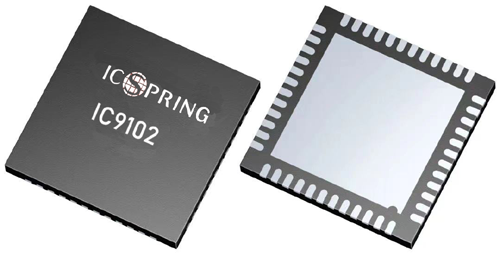

IC9102


特性

2口USB KVM切换控制器
- 内置3.3V至1.8V核心电源调节器
- 内置USB1.1 PHY和USB2.0交换机
- 支持外部串行SPI接口
- 支持外部串行EEPROM接口
- 通过USB接口升级部分固件和自定义参数
- 可编程热键
- 支持2个用于按钮开关的通用I/O
- 支持2个LED指示灯通用I/O
- 支持1个蜂鸣器通用I/O
- 支持键盘热键切换
- 封装QFN-48(6x6mm)


参数

USB Controller
— Compliant with USB Specification 1.1 Full-Speed transfer mode
— Support User-Configurable endpoints with 2 endpoints
    - End Point 0: Control endpoint
    - End Point A: Interrupt IN endpoint


兼容平台

Windows XP(32/64 bits),

Windows 7 (32/64 bits) ,
Windows Vista(32/64 bits),
Windows 8 ,

Microsoft windows 10


方案特点

• 支持USB2.0 U盘、键鼠及各类设备
• PC端无需安装驱动
• 无需外部供电
• 切换方式:热键切换和手动切换


应用

USB切换器

VGA KVM切换器

DVI KVM切换器

HDMI KVM切换器

DP KVM切换器


规格书手册下载



Part NumberPackageDescriptionDownload
IC9102 QFN-48(6x6mm) 2-port USB2.0 KVM switch controller
