N32WB03x系列蓝牙MCU
浏览次数:1597

简介

N32WB03x系列蓝牙芯片是国民技术新一代高性能、超低功耗的蓝牙5.1芯片,采用32位ARM Cortex®-M0内核,最高工作主频64MHz,片上集成48KB SRAM,256/512KB Flash。它集成先进的BLE5.1射频收发器,符合蓝牙BLE5.1规范,可配置为标准的1Mbps BLE模式,2Mbps增强BLE模式,125kbps BLE远程模式(S8),500kbps BLE远程模式(S2)。在BLE 1M或2M模式下,支持AOA(到达角)和 AOD(离去角),支持RSSI(接收器信号强度指示),支持多个角色,同时支持主从角色,支持多连接,支持数据包长度扩展,支持KEYSCAN,IRC,10位1.33Msps ADC(可配置为16位16Ksps), 支持模拟MIC输入,PGA放大,支持基本、通用、高级TIMER,RTC,WWDG,IWDG,LPUART,USART,SPI,I2C等外设。

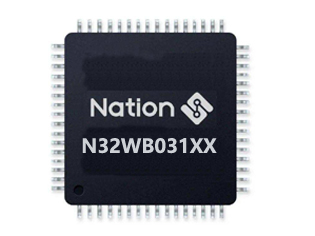

N32WB031


关键特性

内核CPU
 ❈ 32位ARM Cortex-M0内核
 ❈ 最高主频64MHz
存储
 ❈ 48K字节SRAM
 ❈ 256K/512K字节Flash
功耗
 ❈ 接收电流:3.8mA@3.3V  发射电流:4.2mA @0dBm/3.3V  Sleep模式(48KB RAM保持):1.4μA
 ❈ PD模式:130nA 
射频规格
 ❈ BLE 1Mbps接收灵敏度:-94dBm
 ❈ BLE 2Mbps接收灵敏度:-91dBm
 ❈ 可编程的发射机功率,最大+6dBm
 ❈ 单端天线口
时钟
 ❈ HSE:32MHz外部高速晶体
 ❈ LSE:32.768KHz外部低速晶体
 ❈ HSI:内部高速RC 64MHz
 ❈ LSI:内部低速RC 32KHz
 ❈ 支持1路时钟输出,可配置为不同的时钟,分频后输出
复位
 ❈ 支持上下电/外部引脚复位
 ❈ 支持看门狗复位
通信接口
 ❈ 2个USART接口,最高速率4 Mbps(可配置为ISO7816,IrDA,LIN)  1个LPUART接口,支持低功耗特性,Sleep模式下最高通讯速率9600bps,支持低功耗唤醒
 ❈ 2个SPI接口,最高速率16MHz,主从模式可配,可配置为I2S
 ❈ 1个I2C接口,最高速率1 MHz,主从模式可配
定时计数器
 ❈ 1个16位高级定时计数器,支持输入捕获、输出比较、PWM输出以及正交编码输入等功能;有4个独立的通道,其中3个通道支持6路互补PWM输出
 ❈ 1个16位通用定时计数器,支持输入捕获、输出比较、PWM输出、单脉冲输出,有4个独立的通道
 ❈ 1个16位基本定时计数器
 ❈ 1个24位系统时间定时器
 ❈ 1x 7位窗口看门狗(WWDG)
 ❈ 1x 12位独立看门狗( IWDG)
 模拟接口
 ❈ 1个10位1.33Msps高速ADC(可配置为16位16Ksps),支持5路外部单端通道,1路差分MIC通道,2路内部通道
 ❈ 内置PGA,支持最大128倍放大
 ❈ MIC BIAS电压支持1.6V-2.3V可调
21个支持复用功能的GPIO
1个高速5通道DMA控制器
1个IR发送控制器,支持可配置红外遥控协议
1个KEYSCAN模块,支持8/10/13个GPIO可配置为44/65/104个按键功能
RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒
支持硬件CRC16、CRC32运算
工作条件
 ❈ 工作电压范围:1.8V/2.32V ~ 3.6V
 ❈ 工作温度范围:-40℃ ~ 85℃ 
 ❈  ESD:±2KV(HBM) 

典型应用

 ❈  蓝牙KEY,OBU,数传模块,蓝牙语音遥控器,智能家居等多种应用场景。




Part NumberPackageDescriptionDownload
N32WB031KCQ6QFN32(4mm×4mm) Cortex-M0内核,主频64MHz,48KB SRAM,128KB Flash,BLE 5.1,支持SIG Mesh
N32WB031KEQ6QFN32(4mm×4mm) Cortex-M0内核,主频64MHz,48KB SRAM,512KB Flash,BLE 5.1,支持SIG Mesh
