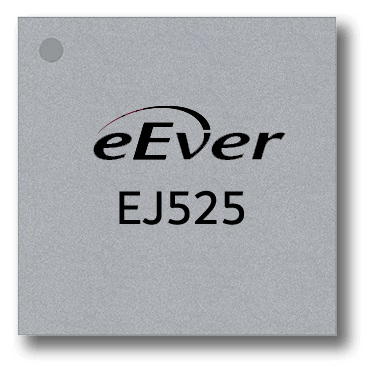

USB3.2 4K60音视频信号采集
浏览次数:2260

EJ52x系列是一颗内置DDR3 DRAM的USB3.2 Gen1的视频采集芯片,他支持RGB/YCbCr接口的超高清(UHD)视频和通过I2S接口的音频,最高支持4K2K@60FPS的分辨率采集。

EJ521支持H.264/H.265压缩格式,以确保在有限的带宽下,可提供高质量的视频。EJ521可以从各种信号源获取原始的视频内容,如智能设备、摄像机、机顶盒、DVD/BD播放器和游戏控制台等信号源。

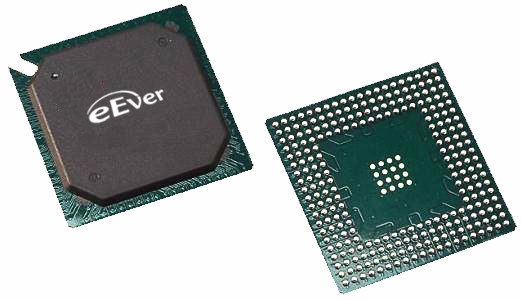

EJ535 USB采集芯片

它可支持操作系统的本地UVC和UAC驱动程序,与Microsoft Windows、Mac OS和Linux兼容,从而可以更好的兼容不同的媒体捕获和流媒体应用,是一款采集超高清视频、后期制作的绝佳解决方案。EJ52x系列UVC采集芯片包括EJ521D,EJ523,EJ525三种规格型号。

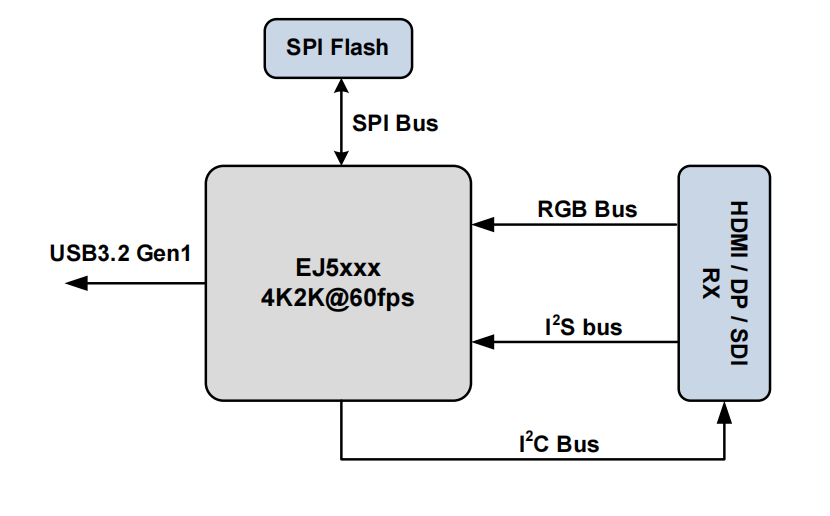

芯片框架

USB采集芯片

特征

❈ 嵌入式ARM M3 CPU

❈ AV输入接口

   ⊹ 数字视频输入接口:
      - RGB或YCbCr、Hsync、Vsync、Data Enable
      - 具有双倍数据速率的RGB或YCbCr
      - RGB或YCbCr 8bits,10bits
      - 分辨率高达4K2K@60fps
   ⊹ 数字音频输入接口:
      - I2S, 16位、24位数据格式

❈ 视频处理器

   ⊹ 使用H.264/H.265编码器压缩
      - 分辨率高达4K2K@60fps
      - 高动态范围(HDR10)
      - 标准动态范围(SDR)视频
      - 颜色空间转换:BT.601或BT.709或BT2020
   ⊹  HEVC(H.265)
      -  ITU-T Rec. H.265,
      -  Main Profile, Level 5.1, High Tier
      -  Main10 profile, Level 5.1, High Tier
      -  Main Still Profile
   ⊹ AVC(H.264)
      - ITU-T Rec. H.264
      - Baseline Profile, levels 1 - 5.2
      - Main Profile, levels 1 - 5.2
      - High Profile, levels 1 - 5.2
      - High 10 Profile, levels 1 - 5.2

❈ 音频处理器

   ⊹ 数据格式16bits、24bits
   ⊹ 音频最高支持5.1声道
   ⊹ 音频采样率44.1KHz,48KHz,最高192KHz

❈ 系统

   ⊹ 本机USB UVC驱动程序和USB UAC驱动程序
      - UVC驱动程序版本1.0、1.1、1.5
      - UAC驱动程序版本1.0、2.0
   ⊹ SPI和I2C接口
   ⊹ 通过USB端口支持系统内编程(ISP)固件更新
   ⊹ 操作系统:x86和x64
      -  Windows 7、10、11及更高版本…
      - Linux/Mac OSX、Android 4.0及更高版本…

      - 带DDR3 DRAM的封装系统


❈ 应用特点

   ⊹ 支持PIP,Mirror,
   ⊹ 支持双HDMI输入,USB双向传输
   ⊹  支持Scaler,HDR10,


❈ 封装

   ⊹ aHSLFBGA

   ⊹ 27 x 27mm,1024 Ball


应用

视频采集卡、直播机、视频录制盒、视频推流器



Part NumberPackageDescriptionDownload
EJ521DaHSLFBGA-1024USB3.2 Capture chip:4K60,H.265/H.264 encoder,HDR10,SDR,Audio sample rate 44.1KHz / 48KHz/ 192KHz
