智能水表无磁线圈方案
浏览次数:1797

方案简介

无磁智能水表方案基于N32L436无磁芯片实现水表相关计量功能,模块分为发射线圈和接收线 圈,下面安装有可转动的铁皮,铁皮转动将影响线圈接收到的信号强度,通过对信号强度变化的监测可以实现水表计量功能。功能主要包括水表圈数计量、低功耗管理、人机交互等。

系统框图

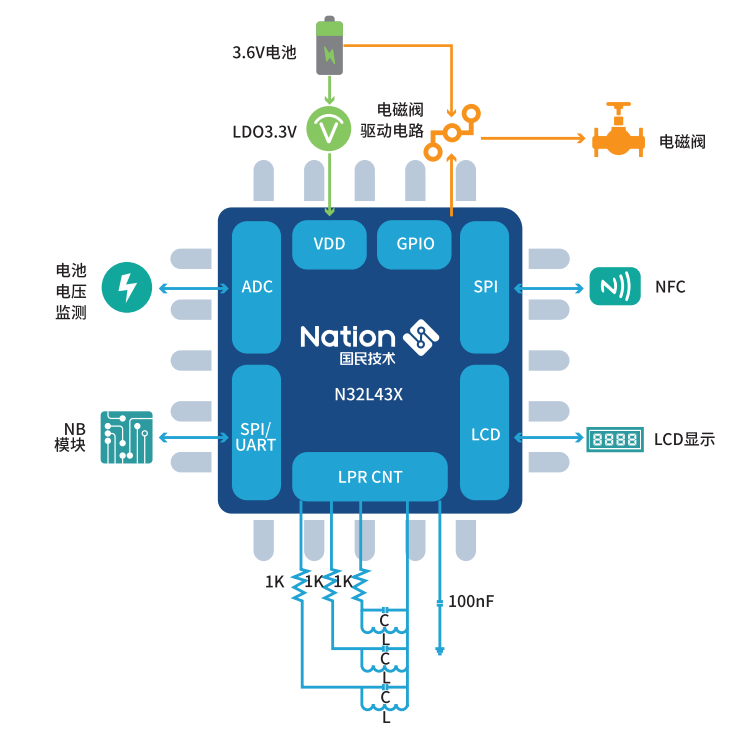

无磁线圈方案


图 1 系统架构图

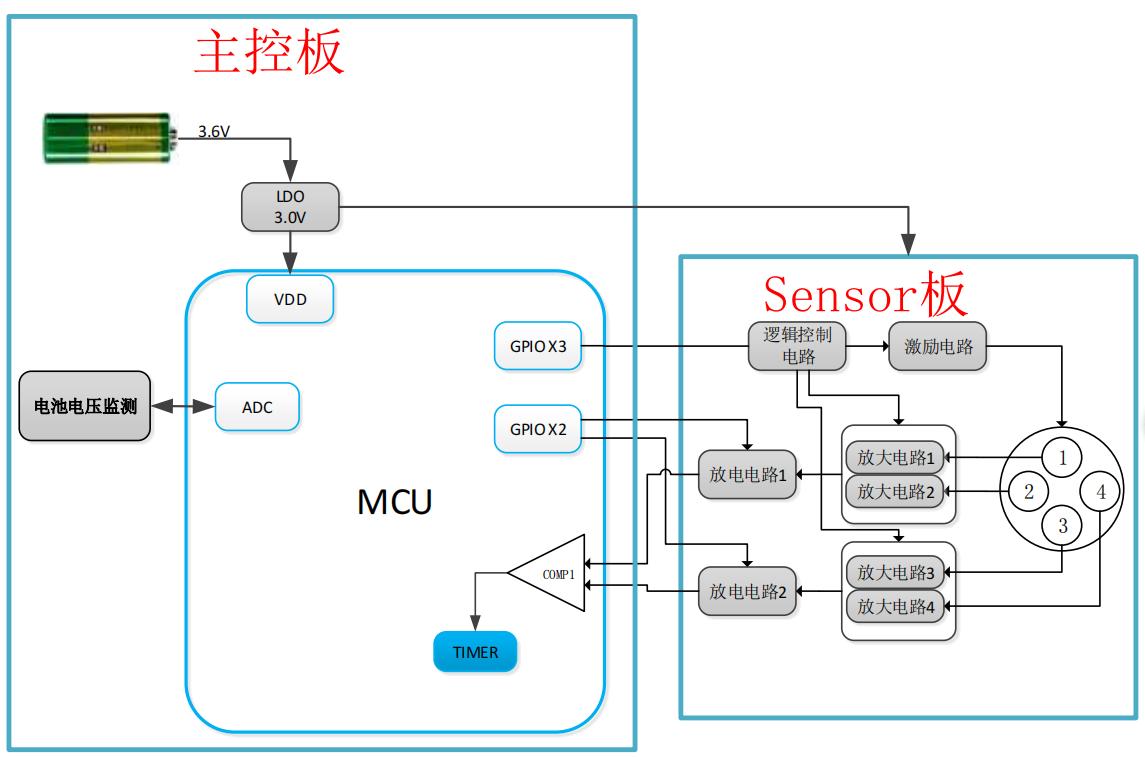

该系统采用主控板和 Sensor 板两板分离的方案,适配表体结构设计,主控板包含 MCU 最小 系统、电池电压检测电路,系统采用锂电池供电。 Sensor 板包含逻辑控制电路、PCB 线圈(1 个初级线圈和 4 个次级线圈)、激励电路、放 大电路、放电电路。


方案规格参数

● 测量距离:10mm
● 工作电压:3.0V~3.6V(电池供电)
● 平均功耗: 15ua
● 最小计量单位:0.001 m3=1L
● 计量精确度:+-0.01%

● 工作温度:-10~ 65°


主控参数:

● N32L43xx系列 32bit ARM Cortex-M4 内核,
● 最高工作主频 108MHz,支持浮点运算和 DSP 指令,
● 集成高128KB 嵌入式 Flash,32KB SRAM,
● 内置 1 个 12bit 5Msps ADC,2 路独立轨到轨运算放大器,
● 2 个高速比较器,
● 1 个 1Msps 12bit DAC,
● 支持多达 24 通道电容式触摸按键,
● 集成低功耗流量计量模块
● 集成多路 U(S)ART、LPUART、I2C、SPI、USB、CAN 等数字通信接口,
● Segment LCD 驱动接口,

● 内置多种密码算法硬件加速引擎


智能水表无磁线圈方案

方案特点

使用印刷线圈传感器感应水表转动,实现计量功能,具有检测距离远,不受强磁干扰的特点。


方案优势

使用无磁线圈传感器计量,整体没有磁性元件,相对于市面上干簧管和霍尔
传感器等方案具有不受强磁干扰,检测距离远,安装方便的优点。

应用场景

主要应用于表计行业。
