N32M01x电控MCU

浏览次数：0

简介

N32M01x采用 N32G033x 内核，标准32 bit ARM Cortex-M0内核，最高工作主频64MHz，支持快速FLASH执行指令，集成多达64KB Flash，6KB SRAM，内置1个12bit 1Msps ADC，3路差分轨到轨运算放大器，1个高速比较器，1个NTC，4路互补电控TIM，集成3*UART、2*I2C、2*SPI等通信接口，3通道DMA，集成预驱3P3N/6N，LDO，支持40V/150V/600V平台。

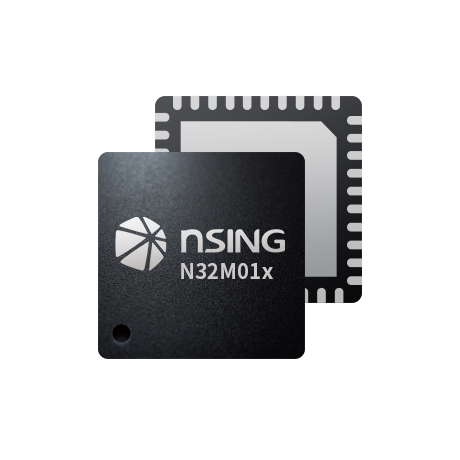

N32M016电控MCU

关键特性

■ 内核 CPU

― 32 位 ARM Cortex-M0 内核，单周期硬件乘法指令

― 最高主频 64MHz

■ 存储器

― 高达 64KByte 片内 Main Flash，10 万次擦写次数，10 年数据保持

― 高达 6KByte 片内 SRAM，STOP 模式下可保持

■ 低功耗管理

― Run 模式：所有外设可配置

― Stop 模式：TIM6、IWDG、UART3、COMP 可配置工作，SRAM 数据保持，所有 IO 状态保持

■ 时钟

― HSI_64M：内部高速 RC OSC 64MHz

― LSI：内部低速 RC OSC 32KHz

― 支持 1 路时钟输出，可配置为 SYSCLK、HSI、LSI 时钟输出

■ 复位

― 支持上电/掉电/外部引脚复位

― 支持看门狗复位、软件复位

■ 通信接口

― 3 个 UART 接口，最大工作速率高达 4Mbps，支持异步模式、多处理器通信模式、单线半双工模式、硬件485 模式，UART3 支持低功耗唤醒

― 2 个 SPI 接口，最大工作速率高达 16MHz

― 2 个 I2C 接口，速率高达 1MHz，主从模式可配

■ 1 个高速 DMA 控制器，支持 3 通道，通道源地址及目的地址任意可配

■ 加速器

― 支持 32 位有/无符号除法器

― 支持 32 位无符号开根

■ 模拟接口

― 1 个 12bits 1Msps 高速 ADC，多达 11 个外部单端输入通道

― 3 个轨到轨差分运算放大器，内置偏置 1.8V,1/2 VDDA,1/4 VDDA，内置最大 32 倍可编程增益放大

― 1 个高速模拟比较器，内置 256 级可调比较基准

― 支持内部 NTC

― 内部独立参考电压参考源

― 内部集成电压检查(PVD)

■ 最多 21 个支持复用功能的 GPIOs.

■ 定时计数器

― 1 个 16bit 高级定时计数器，支持输入捕获/输出比较，有 7 个独立的通道，其中 4 个通道支持 8 路互补PWM 输出

― 1 个 16bit 通用定时计数器， 4 个独立通道，支持输入捕获/输出比较/PWM 输出

― 1 个 32bit 通用定时计数器， 3 个独立通道，支持输入捕获/输出比较/PWM 输出

― 1 个 32bit 基础定时计数器，支持低功耗唤醒

― 1x 24bit SysTick

― 1x 14bit 独立看门狗( IWDG)

■ 编程方式

― 支持 SWD 在线调试接口

― 支持 UART Bootloader

■ 安全特性

― 支持写保护（WRP）

― 多种读保护（RDP）等级（L0/L1/L2）

■ 96 位 UID 及 128 位 UCID

■ 工作条件

― 工作电压范围：2.0V~5.5V

― 工作温度范围：-40℃～105℃

■ 合封预驱特点

― N32M016H8Q7: 最高 150V 的 6N 驱动，支持 5V LDO

■ 封装

― QFN40 (5 x 5mm)

应用

电工工具，出行工具，无人机电调，轮毂电驱

Part Number	Package	Description	Download
N32M016H8Q7	QFN40	M0,64K Flash,o 150V@6N predriver,support 5V LDO
