AM8962D是一款高度集成的混合信号多媒体处理器片上系统（SoC），分为编码芯片AM8962DT和解码芯片AM8962D两个型号，是专为高性能无线显示接收和网络视频播放而设计的芯片组。它内置一个32-bit RISC CPU内核，该内核具有DSP指令扩展功能，工作频率高达1 GHz。
AM8962DT专为高级无线和网络视频接收应用而设计，集成了符合DisplayPass联盟规范、最高可达4K@60 fps的专有硬件视频编码引擎，以及一个低延迟解压缩引擎，能够通过100 Mbps快速以太网和千兆以太网接口接收4K RGB888视频。结合专用的配套高清电视（HDTV）前端集成电路，AM8962DT可实现无缝的HDTV输入处理，同时配备本地HDTV环出直通端口。
AM8962DR专为高级无线和网络视频接收应用而设计，集成了符合DisplayPass联盟规范、最高可达4K @ 60 fps的专有硬件视频解码引擎，同时还集成了低延迟解压缩引擎，能够通过100 Mbps快速以太网和千兆以太网接口接收4K RGB888视频。AM8962DR内置片上HDTV 2.0发射器（TX）接口，可直接驱动高分辨率显示器。
此外，AM8962D芯片组还具有双USB 2.0控制器和丰富的外设接口，包括UART、I2C和SPI。该处理器采用系统级封装（SiP）技术，内嵌高性能DDR（KGD），无需外部DRAM组件，显著优化了电路板PCB布局设计。

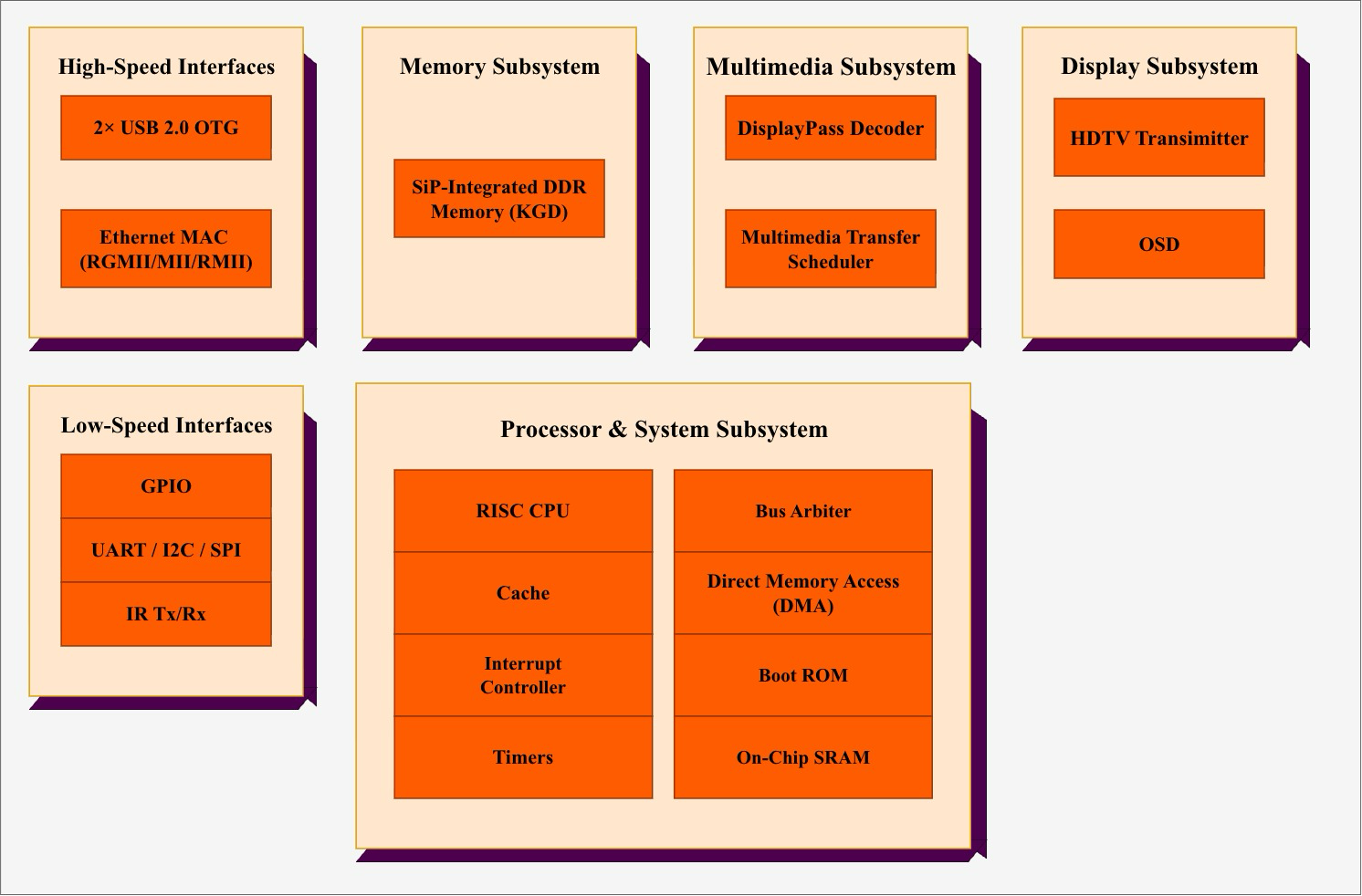

AM8962DR内部框图
AM8962DT内部框图
- 32K字节指令缓存和数据缓存
- F/W可以透明地从直流电编程到1GHz
- 用于多媒体加速的DSP指令
- 静态设计允许在运行时更改时钟以节省功耗
- 4096x2160分辨率，每秒60帧的DisplayPass编码器
- 4096x2160分辨率，每秒60帧的DisplayPass解码器
- 通过专用配套前端集成电路（IC）支持HDTV 2.0输入和环通功能
- I2S接口
- 支持32级音量控制
- 支持MII/RMII/RGMII，速率高达1Gbps
- 通过以太网传输压缩的视频/音频数据
- 传输的视频分辨率高达4096x2160@60帧
- 8个物理通道和4个总线通道
- 步幅模式支持
- 软件可配置优先级
- 带有引导加载程序的片上引导只读存储器（ROM）
- 系统可以从SPI Nor闪存加载
- 符合通用串行总线规范2.0版。
- 符合USB2.0规范修订版1.0a的On-The-Go补充规范。
- 支持与一个低速、全速或高速设备进行点对点通信主机模式。
- 在外设模式下支持全速或高速。
- 支持作为主机或设备的USB大容量存储类批量传输修订版1.0。
- 端点大小可配置/可编程。
- 可配置/可编程的单缓冲、双缓冲、三缓冲或四缓冲。
- 可编程类型的端点。
- 支持高速高带宽的ISO和中断传输。
- 支持挂起、恢复和电源管理功能。
- UART / I2C / SPI
- 3个外部中断
- 14个可配置的GPIO，与功能引脚共享
LQFP128
4K60 over IP视频延长器、分布式矩阵处理器、无线视频收发器
| Part Number | Package | Description | Download |
| AM8962DT | LQFP128 | 4K60 video encoder,1GHz,HDMI2.0 Rx,UART, I2C, and SPI, |  |
| AM8962DR | LQFP128 | 4K60 video decoder,1GHz,HDMI2.0 Tx,UART, I2C, and SPI, | |
